ক্লিনরুমের দরজার ধরন: স্লাইডিং ডোরস বনাম সুইং ডোরস

একটি ISO 8 করিডোর এবং একটি ISO 7 ফিলিং রুমের মধ্যে একটি 4 m² এয়ারলক ওয়াল প্যানেলগুলি উঠে গেলে প্রায় 900 মিমি পরিষ্কার প্রস্থ ছেড়ে যায়। সেই ফাঁকে একটি 1000 মিমি সুইং লিফ ফিট করুন এবং এটি সরাসরি অপারেটরের ওয়ার্কিং জোনে একটি পূর্ণ মিটার আর্ক সুইপ করে। একটি স্লাইডিং পাতা মেঝে স্থান চুরি ছাড়া বন্ধ হয়, কিন্তু এটি একটি পকেট বা একটি পৃষ্ঠের ট্র্যাক প্রয়োজন, এবং একটি ড্রাইভ যদি কর্মীরা এটির মাধ্যমে ট্রলিগুলিকে ঠেলে দেয় তবে সমস্ত স্থানান্তর।

এই একক ট্রেড-অফ বেশিরভাগ ক্লিনরুম দরজার সিদ্ধান্ত ব্যাখ্যা করে। সুইং দরজাগুলি ডিফল্ট: সহজ, সস্তা, স্ব-বন্ধ এবং চাপের পার্থক্যের বিরুদ্ধে সিল করা সহজ। স্লাইডিং দরজাগুলি যখন খোলার আঁটসাঁট, ট্র্যাফিক ভারী, পাতাটি ধাক্কা দেওয়ার জন্য খুব বেশি ভারী, বা মানুষ এবং জিনিসপত্র যাওয়ার সময় ঘরটি সিল করে রাখা হয় তখন জয় হয়। উভয় প্রকারই সর্বজনীনভাবে ভাল নয় এবং ভুল পছন্দটি সাধারণত কয়েক মাস পরে প্রদর্শিত হয় কারণ উচ্চতর কণা থ্রেশহোল্ডে গণনা করে বা প্রতি পাক্ষিকে একটি রক্ষণাবেক্ষণ পরিদর্শন করে।

নীচে প্রতিটি প্রকার একটি শ্রেণীবদ্ধ স্থানে কীভাবে আচরণ করে, যেখানে মালিকানার প্রকৃত খরচ বসে এবং যেখানে প্রতিটি বুদ্ধিমান উত্তর হিসাবে থামে। বিস্তৃত কক্ষ ধারণা এখনও খোলা থাকলে, ক্লিনরুম সিস্টেম নির্বাচন গাইড আপনি দরজার সময়সূচীতে পৌঁছানোর আগে প্যানেল, সিলিং এবং বায়ুপ্রবাহকে কভার করে।

কীভাবে একটি সুইং ক্লিনরুমের দরজা চাপের অধীনে আচরণ করে

একটি সুইং দরজা একটি ফ্রেম, একটি কব্জা সেট, একটি পাতা এবং একটি gasket হয়। একটি ক্লিনরুমে গ্যাসকেটটি গুরুত্বপূর্ণ। যখন পাতা বন্ধ হয়ে যায়, ঘেরের সীলটি 10 থেকে 15 Pa দূরে রাখা দুটি কক্ষের মধ্যে বায়ু স্থানান্তর বন্ধ করার জন্য যথেষ্ট সংকুচিত হতে হবে। এই কারণেই ভ্যানে যা কিছু অবশিষ্ট ছিল তার চেয়ে ক্লিনরুমের পাতাগুলি অবিচ্ছিন্ন গ্যাসকেট, সামঞ্জস্যযোগ্য কব্জা এবং পাতার ভরের জন্য একটি কাছাকাছি আকারের সাথে নির্দিষ্ট করা হয়েছে।

পাতাটি সাধারণত উচ্চ চাপের দিকে ঝুলতে থাকে। চাপ তারপর এটি থেকে দূরে পরিবর্তে তার ফ্রেমে দরজা ধাক্কা, তাই একটি ক্লান্ত কাছাকাছি চুপচাপ একটি ফুটো পথ দরজা চালু না. এর ব্যবহারিক পরিণতি হল ক্লিনার রুমে একটি সুইং লিফ খোলে, যা সাইটের পরিবর্তে অঙ্কনটিতে গাউনিং প্রবাহ এবং ট্রলি রুটের বিরুদ্ধে পরীক্ষা করা মূল্যবান।

যেখানে সুইং দরজা সঠিক উত্তর

কম থেকে মাঝারি ট্রাফিক, প্রতি শিফটে কয়েক ডজন নড়াচড়া।
সরু ছিদ্র, সাধারণত 800-1000 মিমি একক পাতা বা 1200-1800 মিমি ডবল পাতা।
রুম যেখানে একটি পুনরাবৃত্তিযোগ্য সীল সাইকেল গতির চেয়ে বেশি গুরুত্বপূর্ণ।
একটি ট্র্যাক, একটি পকেট বা একটি হেড-মাউন্ট অপারেটর জন্য কোন স্থান ছাড়া দেয়াল.
কোন শক্তি ছাড়া Apertures, যেখানে একটি বসন্ত কাছাকাছি সহজ ব্যর্থ-নিরাপদ।

পরিদর্শন শান্ত সুবিধা. আপনি gasket দেখতে পারেন, কম্প্রেশন অনুভব করতে পারেন এবং রুমটি পরিষেবাতে ফিরে আসার সাথে মিনিটের মধ্যে কাছাকাছি সামঞ্জস্য করতে পারেন।

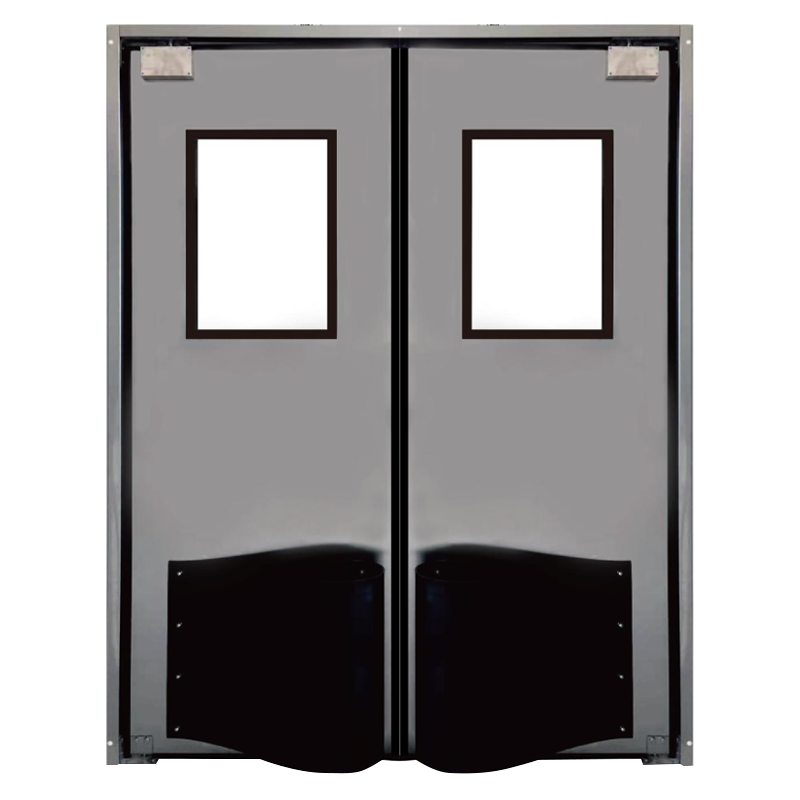

Swing Impact Door for High-Traffic Environments

উচ্চ-ট্রাফিক পরিবেশের জন্য সুইং ইমপ্যাক্ট ডোর প্রভাব-প্রতিরোধী প্যানেল এবং সহজ পরিদর্শন সহ একটি প্রতিরক্ষামূলক সুইং দরজা, হাসপাতাল, পরিষ্কার কক্ষ এবং গুদামগুলির জন্য উপযুক্ত যেখানে ঘন ঘন ট্র্যাফিক স্থায়িত্বের দাবি করে। পণ্য দেখুন →

যেখানে স্লাইডিং ক্লিনরুমের দরজা তাদের খরচ উপার্জন করে

একটি স্লাইডিং দরজা একটি প্রক্রিয়ার জন্য একটি কব্জা ব্যবসা করে: রোলার, একটি ট্র্যাক, একটি নীচের গাইড এবং বেশিরভাগ ইনস্টলে, একটি বেল্ট বা র্যাক ড্রাইভ। পাতা দেয়ালের সমান্তরালে ভ্রমণ করে, তাই এটি কোন সুইং আর্ক গ্রাস করে না। এটি কম্প্যাক্ট এয়ারলক, কোল্ড রুম এবং ম্যাটেরিয়াল করিডোরে নির্দিষ্ট করা একমাত্র সবচেয়ে বড় কারণ যেখানে একটি সুইং লিফ ফাউল র্যাকিং বা মেশিন গার্ড।

সাধারণ স্লাইডিং কনফিগারেশন

সারফেস-মাউন্ট করা: ট্র্যাকটি পরিষ্কার-পার্শ্বে বা নোংরা-পার্শ্বের মুখের দিকে স্থির করা হয়েছে, ইনস্টল এবং পরিষেবা করার জন্য সবচেয়ে সহজ ব্যবস্থা।
টেলিস্কোপিক: দেয়ালের দৈর্ঘ্য সীমিত হলে অসম প্রস্থের দুই বা ততোধিক পাতা একটি ছোট পকেটে আটকে রাখে।
দ্বি-বিভাজন: প্রশস্ত খোলা এবং উচ্চ প্রবাহের জন্য কেন্দ্র থেকে দুটি পাতা খোলা।
হারমেটিক স্লাইডিং: একটি ড্রপ-ডাউন বা ইনফ্ল্যাটেবল গ্যাসকেট সম্পূর্ণরূপে বন্ধ হয়ে গেলেই পাতাটিকে সিল করে।

সিলিং হল যেখানে স্লাইডিং দরজা ঐতিহাসিকভাবে ছোট হয়ে গেছে। একটি সাধারণ ব্রাশ বা ঠোঁটের গ্যাসকেট প্রতিটি চক্রের ফ্রেমের সাথে ঘষে এবং পাতাটি নমনীয় হতে শুরু করার সাথে সাথে ফুটো হয়ে যায়। একটি ড্রপ-ডাউন গ্যাসকেট এই পরিধানকে এড়িয়ে যায় কারণ এটি মেঝে এবং ফ্রেমের সাথে শুধুমাত্র বন্ধ অবস্থানে যোগাযোগ করে এবং এর ফুটো হওয়া পরিসংখ্যান একটি সুইং দরজার কাছাকাছি আসে।

ড্রাইভ পছন্দ তারপর অর্থনীতি পরিবর্তন. একটি চালিত স্লাইডিং দরজা একটি পাস-থ্রু উইন্ডো বা একটি এয়ার শাওয়ারের সাথে ইন্টারলক করা যেতে পারে যাতে একটি সময়ে শুধুমাত্র একটি অ্যাপারচার খোলে, এমন কিছু যা একটি ম্যানুয়াল সুইং পাতা বৈদ্যুতিক স্ট্রাইক কাছাকাছি লড়াই ছাড়া করতে পারে না। প্রায় 2000 মিমি অ্যাপারচার প্রস্থের উপরে, অটোমেশন নাগাল এবং প্রচেষ্টার সমস্যাকেও সরিয়ে দেয় যা একটি ভারী ম্যানুয়াল পাতাকে একটি নিরাপত্তা সমস্যায় পরিণত করে।

ক্লিনরুম দরজা প্রস্তুতকারক Kaisier ক্লিনস দ্য গ্লোব টেক ক্ষমতায়ন কাল পণ্য দেখুন →

স্লাইডিং বনাম সুইং ক্লিনরুমের দরজা: পাশাপাশি

উভয় কলাম একটি প্যানেল প্রাচীরে একই খোলার অনুমান, 10-15 Pa এর একটি পার্থক্য এবং ম্যানুয়াল ব্যবহার যদি না বলা হয়। অটোমেশন বা একটি হারমেটিক গ্যাসকেট যুক্ত হওয়ার সাথে সাথে পরিসংখ্যানগুলি স্থানান্তরিত হয়।

একটি 1000 মিমি একক-পাতার দরজার জন্য সাধারণ ট্রেড-অফ; প্রকৃত পরিসংখ্যান চাপ ডিফারেনশিয়াল, গ্যাসকেট নকশা এবং ড্রাইভ স্পেসিফিকেশন উপর নির্ভর করে।
মানদণ্ড	সুইং দরজা	স্লাইডিং দরজা
ক্লিয়ারেন্স প্রয়োজন	পাতার প্রস্থের সমান চাপ, প্রায় 1 মিটার	প্রাচীর মুখ বরাবর ট্র্যাক বা পকেট
সীল গুণমান	ল্যাচ প্রান্তে ক্রমাগত গ্যাসকেট সংকুচিত	গ্যাসকেটের উপর নির্ভর করে; ড্রপ-ডাউন টাইপ সুইং মেলে
চাপের আচরণ	চাপ ফ্রেমে পাতা বসতে সাহায্য করে	চাপ গাইড বিরুদ্ধে পাতা লোড
সাইকেল সময়	2-4 সেকেন্ড ম্যানুয়াল বা চালিত	1-3 সেকেন্ড চালিত, হাত দিয়ে ধাক্কা দিলে ধীর
ট্রাফিক ক্ষমতা	প্রতি শিফটে কয়েক ডজন আন্দোলনের জন্য উপযুক্ত	অবিচ্ছিন্ন প্রবাহ এবং ট্রলি ট্র্যাফিকের জন্য উপযুক্ত
প্রশস্ত খোলা	ডাবল পাতা ভারী হয়ে যায় এবং স্থান প্রয়োজন	দ্বি-বিভাজন বা টেলিস্কোপিক এটিকে কমপ্যাক্ট রাখে
পাওয়ার লস	বসন্ত কাছাকাছি বন্ধ পাতা ফিরে	ম্যানুয়াল রিলিজ; কিছু ড্রাইভ খুলতে ব্যর্থ হয়
রক্ষণাবেক্ষণ পয়েন্ট	কব্জা, কাছাকাছি, gasket	রোলার, ট্র্যাক, বেল্ট, গাইড, গ্যাসকেট
ইনস্টল করা খরচ	নিম্ন ভিত্তিরেখা	উচ্চতর একবার ড্রাইভ এবং নিয়ন্ত্রণ অন্তর্ভুক্ত করা হয়
সেরা ফিট	এয়ারলক, গাউনিং রুম, ISO 5-8 স্যুট	টাইট প্রাচীর রান, ঠান্ডা ঘর, স্বয়ংক্রিয় লাইন

উপাদান, gaskets এবং হার্ডওয়্যার যে কর্মক্ষমতা সিদ্ধান্ত

টাইপ স্পেসিফিকেশনের মাত্র অর্ধেক। একটি দুর্বল গ্যাসকেট সহ একটি বুদ্ধিমান সুইং দরজা ব্যর্থ হয়, এবং একটি ভালভাবে ডিজাইন করা হারমেটিক সিল সহ একটি স্লাইডিং দরজা চলে যায়। পাঁচটি বিশদ একটি দরজাকে আলাদা করে যেটির ক্লাসটি প্রতি মাসে সামঞ্জস্য করা প্রয়োজন।

পাতার নির্মাণ: শুষ্ক এলাকার জন্য পাউডার-কোটেড স্টিল, ওয়াইপ-ডাউন জোনের জন্য HPL ফেসিং সহ অ্যালুমিনিয়াম অ্যালয়, স্টেইনলেস স্টিল 304 বা 316 যেখানে ওয়াশডাউন এবং জারা প্রতিরোধের ব্যাপার।
গ্যাসকেট: ক্রমাগত EPDM বা সিলিকন, ফ্রেমটি ভেঙে না দিয়ে প্রতিস্থাপনযোগ্য, বল প্রয়োগের পরিবর্তে সামঞ্জস্যযোগ্য হার্ডওয়্যার দ্বারা সংকুচিত।
ভিশন প্যানেল: ফ্লাশ-গ্লাজড এবং শ্রেণীবদ্ধ অঞ্চলের মধ্যে ডাবল-গ্লাজড যাতে কাচটি ফুটো পথ না হয়ে যায়।
হার্ডওয়্যার: স্টেইনলেস কব্জা এবং পাতার ভরের জন্য একটি কাছাকাছি রেট, এছাড়াও যে কোনো প্রশস্ত স্লাইডিং পাতায় একটি ফ্লোর গাইড।
নিয়ন্ত্রণ: ইন্টারলক, ফুট সেন্সর, কার্ড রিডার এবং একটি যান্ত্রিক জরুরী রিলিজ যা শক্তি ছাড়াই কাজ করে।

স্টেইনলেস পাতাগুলি ফার্মাসিউটিক্যাল এবং খাদ্য উদ্ভিদের সাধারণ উত্তর কারণ তারা পৃষ্ঠের ক্ষতি ছাড়াই ঘন ঘন পরিষ্কার সহ্য করে। আসল প্রশ্ন স্টেইনলেস আরও ভাল দেখায় কিনা তা নয়, তবে পরিচ্ছন্নতার ব্যবস্থাটি সম্পদের জীবনের ভিতরে একটি প্রলিপ্ত ফিনিস ছিনিয়ে নেবে কিনা।

Stainless Steel Cleanroom Door for GMP Environments

জিএমপি পরিবেশের জন্য স্টেইনলেস স্টিল ক্লিনরুম ডোর একটি স্টেইনলেস স্টিলের ক্লিনরুমের দরজা বিজোড় নির্মাণ এবং মাল্টি-স্টেজ সিলিং সহ, জিএমপি ক্লিনরুম এবং জীবাণুমুক্ত পরিবেশের জন্য উপযুক্ত যা ঘন ঘন পরিষ্কারের প্রয়োজন। পণ্য দেখুন →

একটি ব্যবহারিক নির্বাচন চেকলিস্ট

দরজার সময়সূচী ঠিক হওয়ার আগে এগুলোর মাধ্যমে কাজ করুন। তাদের যে কোনো একটি টাইপ পরিবর্তন করতে পারেন, শুধুমাত্র মডেল নয়.

পরিষ্কার প্রস্থ এবং উভয় পক্ষের বিনামূল্যে প্রাচীর মুখ পরিমাপ; উত্তর প্রায়ই এক প্রকার অবিলম্বে নির্মূল করে।
অ্যাপারচার প্রতি শিফটে নড়াচড়া গণনা করুন, ট্রলি অন্তর্ভুক্ত করুন এবং একটি ম্যানুয়াল পাতা বাস্তবসম্মত কিনা তা নির্ধারণ করুন।
চাপের পার্থক্য এবং তার দিকটি নিশ্চিত করুন, তারপর সেই অনুযায়ী পাতাটিকে ঝুলিয়ে দিন বা গাইড করুন।
পরিচ্ছন্নতার ব্যবস্থা পরীক্ষা করুন, কারণ এটি নান্দনিকতার অনেক আগেই ফিনিস করার সিদ্ধান্ত নেয়।
অ্যাপারচারটি একটি পাস-থ্রু উইন্ডো, এয়ার শাওয়ার বা অ্যাক্সেস প্যানেলের সাথে ইন্টারলক করা আবশ্যক কিনা তা নির্ধারণ করুন।
ব্যর্থতার মোডের সাথে একমত: পাওয়ার লস হলে, দরজা বন্ধ করা উচিত, খোলা থাকা উচিত, বা ম্যানুয়াল ব্যবহারের জন্য ছেড়ে দেওয়া উচিত?

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কোন ধরনের একটি ISO 5 ক্লিনরুম উপযুক্ত?

একটি সুইং দরজা হল স্বাভাবিক সূচনা বিন্দু, কারণ একটি ক্রমাগত সংকুচিত গ্যাসকেট সেই শ্রেণীর সবচেয়ে সহজ নির্ভরযোগ্য সীল। হারমেটিক স্লাইডিং বেছে নিন শুধুমাত্র যদি লেআউটে সুইং আর্কের জন্য কোন জায়গা না থাকে, অথবা যদি অ্যাপারচারটি অবশ্যই পরবর্তী জোনের সাথে ইন্টারলক করতে হয়।

একটি স্লাইডিং দরজা চাপে একটি সুইং দরজা মেলে?

হ্যাঁ, একটি ড্রপ-ডাউন বা ইনফ্ল্যাটেবল গ্যাসকেট সহ যা শুধুমাত্র বন্ধ অবস্থানে সিল করে। পাতা নমনীয় হওয়ার সাথে সাথে একটি সাধারণ ব্রাশের সীল ফুটো হয়ে যাবে, যদিও ট্র্যাকটি ভালভাবে সারিবদ্ধ থাকে।

একটি সুইং পাতার কত ক্লিয়ারেন্স প্রয়োজন?

হ্যান্ডেল এবং অপারেটরের জন্য মোটামুটিভাবে পাতার প্রস্থ প্লাস 50-100 মিমি মঞ্জুরি দিন, তাই একটি 900 মিমি পাতার জন্য এটির দিকে খোলে প্রায় এক মিটার পরিষ্কার মেঝে প্রয়োজন।

স্লাইডিং ক্লিনরুম দরজা সবসময় শক্তি প্রয়োজন?

না। মোটামুটি 60 কেজি পর্যন্ত পাতা ভালো রোলারে হাতে চালানো যেতে পারে। এর উপরে, ম্যানুয়াল ব্যবহার অপারেটর এবং ট্র্যাক প্রান্তিককরণ উভয়কেই চাপ দেয়।

ওভার-স্পেসিফাইং ছাড়াই দুইয়ের মধ্যে নির্বাচন করা

বেশিরভাগ সুবিধা উভয় প্রকারের সাথে শেষ হয় এবং এটিই সঠিক ফলাফল। এয়ারলক এবং গাউনিং রুমে পাতা ঝুলানো, যেখানে একটি হার্ড সীল এবং সহজ রক্ষণাবেক্ষণ ব্যাপার; স্লাইডিং পাতা যেখানে প্রাচীর সংক্ষিপ্ত, যানজট ধ্রুবক, বা খোলার পরবর্তী জোনের সাথে ইন্টারলক করতে হবে।

ক্লিয়ারেন্স, ডিফারেনশিয়াল প্রেসার এবং ট্রাফিক গণনা থেকে ধরনটি নির্ধারণ করুন, তারপরে অবশিষ্ট বাজেট গ্যাসকেট, হার্ডওয়্যার এবং ড্রাইভে ব্যয় করুন। আপনি যদি প্যানেল এবং সিলিং লেআউটের পাশাপাশি দরজার সময়সূচী পর্যালোচনা করতে চান, আমাদের অঙ্কন পাঠান এবং আমরা একটি নির্মাণযোগ্য স্পেসিফিকেশন নিয়ে ফিরে আসব।
