কিভাবে ডান নির্বাচন করুন সি আকৃতির ইস্পাত Purlins বিল্ডিং লোড প্রয়োজনীয়তার উপর ভিত্তি করে বিশেষ উল্লেখ

ইস্পাত কাঠামোর নকশার জন্য সি-আকৃতির ইস্পাত purlins স্পেসিফিকেশন নির্বাচনের প্রাথমিক নীতি হল সেকশনের উচ্চতা (H) থেকে স্প্যানের অনুপাত সাধারণত 1/35 এবং 1/50 এর মধ্যে নিশ্চিত করা, যখন বিভাগ মডুলাসকে অবশ্যই সর্বাধিক নমন মুহূর্ত সহ্য করতে হবে। 6 মিটারের স্ট্যান্ডার্ড স্প্যান সহ শিল্প উদ্ভিদের জন্য, পছন্দের স্পেসিফিকেশন সাধারণত C180×60×20×2.5 বা C200×70×20×3.0 হয়। মৃত লোড, লাইভ লোড এবং পরিবেশগত লোড (বাতাস এবং তুষার) এর সুনির্দিষ্ট গণনার উপর ভিত্তি করে নির্দিষ্ট বৈশিষ্ট্য নির্ধারণ করা আবশ্যক।

নির্বাচনের উপর কী লোড প্রকারের নির্দিষ্ট প্রভাব

ঠান্ডা-গঠিত পাতলা-দেয়ালের ইস্পাত উপাদান হিসাবে, সি-আকৃতির ইস্পাত purlins একটি উচ্চ শক্তি থেকে ওজন অনুপাত আছে, কিন্তু বিভিন্ন ধরনের লোডের জন্য তাদের প্রতিক্রিয়া উল্লেখযোগ্যভাবে পরিবর্তিত হয়:

মৃত লোড এবং ছাদ সিস্টেম স্ব-ওজন

মৃত লোডের মধ্যে রয়েছে রঙ-লেপা স্টিলের শীট বা স্যান্ডউইচ প্যানেলের ওজন। উদাহরণস্বরূপ, একটি 75 মিমি পুরু কাচের উলের স্যান্ডউইচ প্যানেল ব্যবহার করে প্রতি বর্গমিটারে প্রায় 12-15 কেজি স্ব-ওজন বৃদ্ধি পায়। ছাদে ফটোভোলটাইক সিস্টেম ইনস্টল করা থাকলে, অতিরিক্ত 15-20kg/m² লোডের উপর ভিত্তি করে purlin প্রাচীরের বেধ 2.0mm থেকে 2.5mm বা তার বেশি বাড়াতে হবে।

জলবায়ু পরিবেশগত লোড (বাতাস এবং তুষার)

ভারী তুষার ভার সহ এলাকায়, purlins চরম সংকোচন প্রতিরোধের অধিকারী হতে হবে। উচ্চ বাতাস সহ উপকূলীয় অঞ্চলে, বাতাসের স্তন্যপান চাপে পুরলিনের নীচের ফ্ল্যাঞ্জের স্থিতিশীলতা হারাতে পারে। তাই, উচ্চ বায়ুচাপ এলাকায় টরসিয়াল অনমনীয়তা বাড়ানোর জন্য 60 মিমি-এর কম নয় এমন ফ্ল্যাঞ্জ প্রস্থ (B) সহ স্পেসিফিকেশন বেছে নেওয়ার পরামর্শ দেওয়া হয়।

সাধারণ জন্য রেফারেন্স সি আকৃতির ইস্পাত Purlins স্পেসিফিকেশন এবং লোড স্প্যান

নিরাপত্তা এবং বস্তুগত অর্থনীতির ভারসাম্য বজায় রাখার জন্য, প্রচলিত লোড অবস্থার উপর ভিত্তি করে নিম্নোক্ত শিল্প নির্বাচনের সুপারিশ রয়েছে:

কাঠামোগত নিরাপত্তার উন্নতির জন্য ব্যবহারিক নির্বাচনের পরামর্শ

স্পেসিফিকেশন নির্ধারণ করার সময়, শারীরিক মাত্রা ছাড়াও, নিম্নলিখিত প্রযুক্তিগত পয়েন্টগুলি লক্ষ্য করা উচিত:

• বিচ্যুতি সীমা কঠোরভাবে প্রয়োগ করুন: সম্পূর্ণ লোড সংমিশ্রণের অধীনে ছাদের purlins এর বিচ্যুতি L/150 এর বেশি হওয়া উচিত নয়। উদাহরণস্বরূপ, একটি 6-মিটার স্প্যান purlin এর নিম্নগামী বিচ্যুতি অবশ্যই 40mm এর মধ্যে নিয়ন্ত্রণ করতে হবে; অন্যথায়, বিভাগ বৃদ্ধি করা আবশ্যক.
• উপাদান শক্তি অপ্টিমাইজেশান: উচ্চ লোড সহ প্রকল্পগুলির জন্য, প্রচলিত Q235 এর পরিবর্তে Q355 গ্রেডের ইস্পাত গ্রহণ করলে তা উল্লেখযোগ্যভাবে লোড-ভারবহন ক্ষমতার উন্নতি করতে পারে যখন ছোট স্পেসিফিকেশন বজায় রাখে, কার্যকরভাবে মূল কাঠামোর স্ব-ওজন কমিয়ে দেয়।
• জারা প্রতিরোধের বিবেচনা: যদিও সি-আকৃতির ইস্পাত purlins ভাল জারা প্রতিরোধের আছে, অম্লীয় বা উপকূলীয় পরিবেশে, উপাদান ক্ষয়ের কারণে লোড-ভারবহন ক্ষমতা হ্রাস রোধ করতে 275g/m² এর কম নয় এমন একটি গ্যালভানাইজড স্তর সহ স্পেসিফিকেশন নির্বাচন করা উচিত।

যা ভাল তাপ নিরোধক কর্মক্ষমতা আছে: রঙ-লেপা ইস্পাত প্রোফাইল শীট বা রঙ ইস্পাত স্যান্ডউইচ প্যানেল ?

পরিষ্কার উপসংহার হল যে রঙ ইস্পাত স্যান্ডউইচ প্যানেল offer significantly superior thermal insulation performance রঙ-লেপা ইস্পাত প্রোফাইলযুক্ত শীট তুলনায়. যদিও একটি একক-স্তর প্রোফাইলযুক্ত শীট প্রাথমিকভাবে নগণ্য তাপীয় প্রতিরোধের সাথে আবহাওয়ার বাধা হিসাবে কাজ করে, একটি স্যান্ডউইচ প্যানেল একটি মূল নিরোধক স্তর ব্যবহার করে যা একটি শক্তিশালী তাপ বিরতি তৈরি করে। ব্যবহারিক শিল্প প্রয়োগে, স্যান্ডউইচ প্যানেলে স্যুইচ করার ফলে অভ্যন্তরীণ তাপমাত্রা হ্রাস পেতে পারে গ্রীষ্মের সর্বোচ্চ মাসগুলিতে 10°C থেকে 15°C .

কোর স্ট্রাকচারাল ডিফারেন্স এবং থার্মাল রেজিস্ট্যান্স

নিরোধক কর্মক্ষমতা মধ্যে ফাঁক এই দুটি উপকরণ ক্রস-বিভাগীয় রচনার একটি সরাসরি ফলাফল:

একক-স্তর রঙ-লেপা ইস্পাত প্রোফাইলযুক্ত শীট

প্রোফাইল শীট মত YX25-210-840 উচ্চ পরিবাহিতা ইস্পাত তৈরি. একটি সমন্বিত কোর ছাড়া, সৌর বিকিরণ থেকে তাপ প্রায় সঙ্গে সঙ্গে ভবনের অভ্যন্তরে স্থানান্তরিত হয়। এই unheated গুদাম বা শেড জন্য আদর্শ যেখানে তাপ নিয়ন্ত্রণ একটি অগ্রাধিকার নয় .

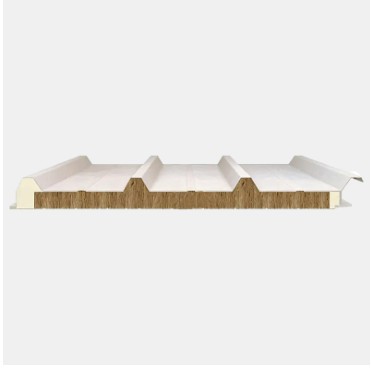

যৌগিক রঙ ইস্পাত স্যান্ডউইচ প্যানেল

এই প্যানেলে দুটি ইস্পাতের স্কিন থাকে যা পলিউরেথেন (PU), রক উল, বা EPS এর একটি কোরকে সংযুক্ত করে। এই "স্যান্ডউইচ" কাঠামো কার্যকরভাবে পরিবাহী তাপ স্থানান্তর ব্লক করে। ক পলিউরেথেন ইন্টিগ্রেটেড প্যানেল , উদাহরণস্বরূপ, আধুনিক শিল্প নির্মাণে উপলব্ধ সর্বোচ্চ তাপ দক্ষতা প্রদান করে।

প্রযুক্তিগত তথ্য: তাপ পরিবাহিতা তুলনা

নিম্নলিখিত তথ্য বিভিন্ন উপকরণের তাপ পরিবাহিতা (λ) চিত্রিত করে। নিম্ন মান ভাল নিরোধক বৈশিষ্ট্য প্রতিনিধিত্ব করে:

কৌশলগত অ্যাপ্লিকেশন নির্দেশিকা

এই উপকরণগুলির মধ্যে নির্বাচন করার সময়, প্রকল্পের নির্দিষ্ট কার্যকরী প্রয়োজনীয়তাগুলি বিবেচনা করুন:

• জলবায়ু-নিয়ন্ত্রিত সুবিধা: কোল্ড স্টোরেজ বা খাদ্য প্রক্রিয়াকরণের জন্য, পলিউরেথেন ইন্টিগ্রেটেড প্যানেলs কঠোর তাপমাত্রা পার্থক্য বজায় রাখার জন্য অপরিহার্য।
• শিল্প অগ্নি নিরাপত্তা: যেখানে আগুন প্রতিরোধক নিরোধকের মতোই গুরুত্বপূর্ণ, রক উলের স্যান্ডউইচ প্যানেল সর্বোত্তম পছন্দ, A-গ্রেড অগ্নি সুরক্ষা প্রদান করে।
• অর্থনৈতিক আশ্রয়স্থল: প্রোফাইল শীট মত YX35-125-750 যেখানে অভ্যন্তরীণ জলবায়ু পরিচালিত হয় না সেখানে খোলা-বাতাস কাঠামো বা কৃষি ভবনগুলির জন্য ব্যয়-কার্যকর।

এর মান যোগ করা হয়েছে স্যান্ডউইচ প্যানেল সিস্টেম

তাপ নিয়ন্ত্রণের বাইরে, স্যান্ডউইচ প্যানেলগুলি একক-স্তর শীটগুলির উপর বিভিন্ন প্রকৌশল সুবিধা প্রদান করে:

• অ্যাকোস্টিক ড্যাম্পিং: মূল উপাদান উল্লেখযোগ্যভাবে বৃষ্টি এবং বাতাস থেকে প্রভাব শব্দ শোষণ করে.
• কাঠামোগত শক্তি: যৌগিক অনমনীয়তা অনুমতি দেয় সি-আকৃতির ইস্পাত purlins মধ্যে বর্ধিত স্প্যান , সামগ্রিক কাঠামোগত ইস্পাত ব্যবহার হ্রাস.
• ঘনীভবন নিয়ন্ত্রণ: ক্রমাগত নিরোধক অভ্যন্তরীণ আর্দ্রতা বৃদ্ধি (ঘাম) প্রতিরোধ করে, জায় এবং অভ্যন্তরীণ ফিক্সচার রক্ষা করে।

মূল সুবিধা বিশ্লেষণ: কেন উচ্চ-উত্থান বিল্ডিং ইস্পাত ডেকিং পছন্দ করে

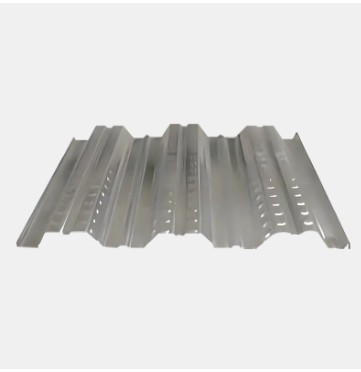

ইস্পাত মেঝে ডেকিং নির্মাণ পর্যায়ের জন্য নিছক একটি টেমপ্লেট নয়; এটি সমগ্র বিল্ডিং জীবনচক্র জুড়ে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে:

কাঠামোগত কর্মক্ষমতা এবং নিরাপত্তা

ইস্পাত ডেকিং (যেমন YX 75-293-880 ভারী-শুল্ক উচ্চ-শক্তি মডেল ) এর ঢেউতোলা আকৃতির মাধ্যমে মেঝে স্ল্যাবের পার্শ্বীয় অনমনীয়তা ব্যাপকভাবে উন্নত করে। উঁচু ভবনগুলিতে, এই যৌগিক স্ল্যাব কাঠামো কার্যকরভাবে সিসমিক রিডানডেন্সি বাড়ায় এবং বিছানোর পরপরই একটি শক্ত কাজের প্ল্যাটফর্ম প্রদান করে, উচ্চ উচ্চতায় শ্রমিকদের নিরাপত্তা নিশ্চিত করে।

কাঠামোগত স্ব-ওজন উল্লেখযোগ্য হ্রাস

একটি উঁচু ভবনের প্রতিটি তলার স্ব-ওজন ভিত্তির উপর ব্যাপক চাপ সৃষ্টি করে। ইস্পাত ডেকিং ব্যবহার কংক্রিট স্ল্যাবের বেধ হ্রাস করতে দেয়, উল্লেখযোগ্যভাবে মেঝে ওজন হালকা . এটি ডিজাইনারদের মূল ফ্রেমের বিম এবং কলামের ক্রস-বিভাগীয় মাত্রা কমাতে সক্ষম করে, যাতে স্থাপত্য স্থানের আরও ভাল ব্যবহার অর্জন করা যায়।

প্রযুক্তিগত পরামিতিগুলির গভীরতার তুলনা

নিম্নলিখিত সারণীটি একটি উচ্চ-বৃদ্ধির পরিবেশে দুটি সমাধানের মধ্যে পারফরম্যান্সের পার্থক্যকে স্পষ্টভাবে তুলে ধরে:

সাধারণ মডেলের জন্য আবেদনের সুপারিশ

উচ্চ-বৃদ্ধি বিল্ডিংগুলিতে বিভিন্ন লোড এবং স্প্যান প্রয়োজনীয়তার উপর ভিত্তি করে, নিম্নলিখিত পেশাদার মডেলগুলি সুপারিশ করা হয়:

• YX 51-253-760 হাই-রিব লোড-বেয়ারিং টাইপ: বৃহৎ-স্প্যান অফিস বিল্ডিংয়ের জন্য উপযুক্ত, চমৎকার সামগ্রিক স্ল্যাব অনমনীয়তা প্রদান করে।
• YX 35-125-750 লাইটওয়েট কম্পোজিট টাইপ: আবাসিক ভবনগুলির মতো হালকা-লোড পরিস্থিতিগুলির জন্য উপযুক্ত, অত্যন্ত উচ্চ ইনস্টলেশন দক্ষতা প্রদান করে।
• YX 51-304-914 প্রশস্ত লোড-ভারিং টাইপ: বৃহৎ-ক্ষেত্রের মেঝে পাড়ার জন্য উপযুক্ত, ওভারল্যাপিং সীমগুলি হ্রাস করা এবং বায়ুরোধীতা উন্নত করা।

উপসংহার এবং বিশেষজ্ঞ পরামর্শ

যান্ত্রিক কর্মক্ষমতা, নির্মাণ গতি এবং ব্যাপক খরচ বিবেচনা করে, ইস্পাত মেঝে সজ্জা নিঃসন্দেহে উচ্চ-বৃদ্ধি বিল্ডিং মেঝে নির্মাণের জন্য উচ্চতর পছন্দ . বাস্তবায়নের সময়, এটির সাথে একযোগে কাজ করার পরামর্শ দেওয়া হয় সি আকৃতির ইস্পাত purlin সিস্টেম পুরো ইস্পাত কাঠামো সিস্টেমের জন্য আরও স্থিতিশীল এবং নির্ভরযোগ্য বল সংক্রমণ নিশ্চিত করতে প্রাচীর এবং অক্জিলিয়ারী সাপোর্ট ডিজাইনের জন্য।

একটি উপযুক্ত নির্বাচন কিভাবে স্টিল স্ট্রাকচার সিস্টেম স্প্যান এবং লোড উপর ভিত্তি করে?

সঠিক ইস্পাত কাঠামো সিস্টেম নির্বাচন মৌলিক নীতি অনুসরণ করা আবশ্যক: "বড় স্প্যানের জন্য ল্যাটিস/ট্রাস সিস্টেম, বেশি লোডের জন্য কম্পোজিট/হেভি-ডিউটি সিস্টেম এবং ছোট থেকে মাঝারি স্প্যানের জন্য পোর্টাল ফ্রেম।" স্প্যান এবং লোডের প্রয়োজনীয়তার সাথে সঠিকভাবে মেলে, আপনি কাঠামোগত নিরাপত্তা নিশ্চিত করার সময় ইস্পাত খরচ কমাতে এবং নির্মাণ চক্রকে সংক্ষিপ্ত করতে পারেন। সাধারণত, একটি স্প্যান সঙ্গে মান শিল্প উদ্ভিদের জন্য 18-36 মিটার , পোর্টাল ফ্রেম সিস্টেম অর্থনীতি এবং স্থিতিশীলতার সর্বোত্তম ভারসাম্য উপস্থাপন করে।

স্প্যান ব্যবধানের উপর ভিত্তি করে সিস্টেম নির্বাচনের সুপারিশ

স্প্যানটি সরাসরি উপাদানগুলির বিভাগীয় মাত্রা এবং বিচ্যুতি নিয়ন্ত্রণের মান নির্ধারণ করে। নীচে বিভিন্ন স্প্যান রেঞ্জের জন্য সাধারণ নির্বাচনের রেফারেন্স রয়েছে:

ছোট এবং মাঝারি স্প্যান (12 মি - 24 মি)

এই পরিসরে, ক পোর্টাল ফ্রেম সিস্টেম সুপারিশ করা হয় এই সিস্টেমটি সলিড-ওয়েব এইচ-আকৃতির ইস্পাতকে প্রধান অনমনীয় ফ্রেম হিসাবে ব্যবহার করে, যা দ্বারা সমর্থিত সি আকৃতির ইস্পাত purlins সেকেন্ডারি সাপোর্ট সিস্টেম হিসাবে। সি-আকৃতির ইস্পাত purlins স্থিতিশীল বিভাগীয় যান্ত্রিক বৈশিষ্ট্য, হালকা ওজন, এবং একটি উচ্চ শক্তি-থেকে-ওজন অনুপাত, কার্যকরভাবে প্রাথমিক কাঠামোতে ক্ল্যাডিং লোড স্থানান্তর করে।

বড় স্প্যান (24 মি - 48 মি)

যখন স্প্যান 30 মিটার অতিক্রম করে, তখন কঠিন-ওয়েব উপাদানগুলির স্ব-ওজন দ্রুত বৃদ্ধি পায়। এই ধরনের ক্ষেত্রে, ইস্পাত পাইপ ট্রাসেস বা স্পেস ফ্রেম কাঠামো প্রস্তাবিত হয় এই সিস্টেমগুলি সদস্যদের মধ্যে কম্প্রেশন এবং উত্তেজনা রূপান্তরের মাধ্যমে উপাদানের ব্যবহারকে ব্যাপকভাবে উন্নত করে, যা স্টেডিয়াম, বিমানের হ্যাঙ্গার এবং বড়-স্প্যান শিল্প সরবরাহ কেন্দ্রগুলির জন্য উপযুক্ত করে তোলে।

উপাদান নির্বাচন উপর লোড অবস্থার নির্দিষ্ট প্রভাব

লোডের মধ্যে মৃত লোডের পাশাপাশি তুষার, বাতাস এবং ক্রেন লোডের মতো লাইভ লোড অন্তর্ভুক্ত থাকে:

• ভারী শিল্প লোড: ছাদ যদি বড় যন্ত্রপাতি বা উচ্চ-তীব্রতার ক্রিয়াকলাপগুলিকে সমর্থন করে তবে বেছে নিন গভীর পাঁজরের লোড-বিয়ারিং ছাদ (যেমন, YX50-410-820) বা high-strength profiled sheets to enhance local load capacity.
• গতিশীল লোড (ক্রেন): ভারী সারস সঙ্গে গাছপালা জন্য, প্রধান কাঠামো ব্যবহার করা আবশ্যক ঢালাই এইচ-বিম বা জালি কলাম , ভারী-শুল্ক উচ্চ-শক্তি ইস্পাত মেঝে ডেক মত সঙ্গে জোড়া YX 75-293-880 ঘন ঘন গতিশীল প্রভাবগুলি পরিচালনা করতে।
• পরিবেশ সুরক্ষা লোড: উচ্চ বায়ুচাপ এলাকায়, সেকেন্ডারি সাপোর্ট সিস্টেম, যেমন সি আকৃতির ইস্পাত purlins , স্থিতিশীল যান্ত্রিক কর্মক্ষমতা নিশ্চিত করতে আরো ঘনভাবে স্থাপন করা উচিত।

স্প্যান, লোড এবং স্ট্রাকচারাল কম্পোনেন্ট ম্যাচিং টেবিল

নিম্নলিখিত সারণীটি বিভিন্ন স্প্যান এবং লোড সংমিশ্রণের উপর ভিত্তি করে ইস্পাত কাঠামোর উপাদানগুলির প্রয়োজনীয়তাগুলিকে সংক্ষিপ্ত করে:

নির্বাচন অপ্টিমাইজেশান জন্য ব্যবহারিক কৌশল

প্রকৃত প্রকৌশলে, সিস্টেমকে আরও অপ্টিমাইজ করতে এই বিবরণগুলিতে ফোকাস করুন:

• বিল্ডিং খাম ইন্টিগ্রেশন: নির্বাচন করা পলিউরেথেন (PU) ইন্টিগ্রেটেড প্যানেল খাম সিস্টেমের ওজন দ্বারা সৃষ্ট কাঠামোগত লোড হ্রাস করে, একই সাথে অন্তরণ এবং হালকা ওজনের প্রয়োজনীয়তাগুলি পূরণ করতে পারে।
• ফ্লোর সিস্টেম সমন্বয়: উচ্চ-বৃদ্ধি বা বহুতল কাঠামোর জন্য, কম্পোজিট ফ্লোর ডেকের মতো অগ্রাধিকার দিন YX 32-130-780 একটি স্থিতিশীল যৌগিক লোড-ভারবহন কাঠামো গঠন করতে।
• উপাদানের সামঞ্জস্য: মধ্যে যান্ত্রিক পরামিতি মিল নিশ্চিত করা সি আকৃতির ইস্পাত purlins , রঙ-লেপা প্রোফাইল শীট , এবং স্যান্ডউইচ প্যানেল বিল্ডিংয়ের পরিষেবা জীবন এবং রক্ষণাবেক্ষণ দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে৷৷
